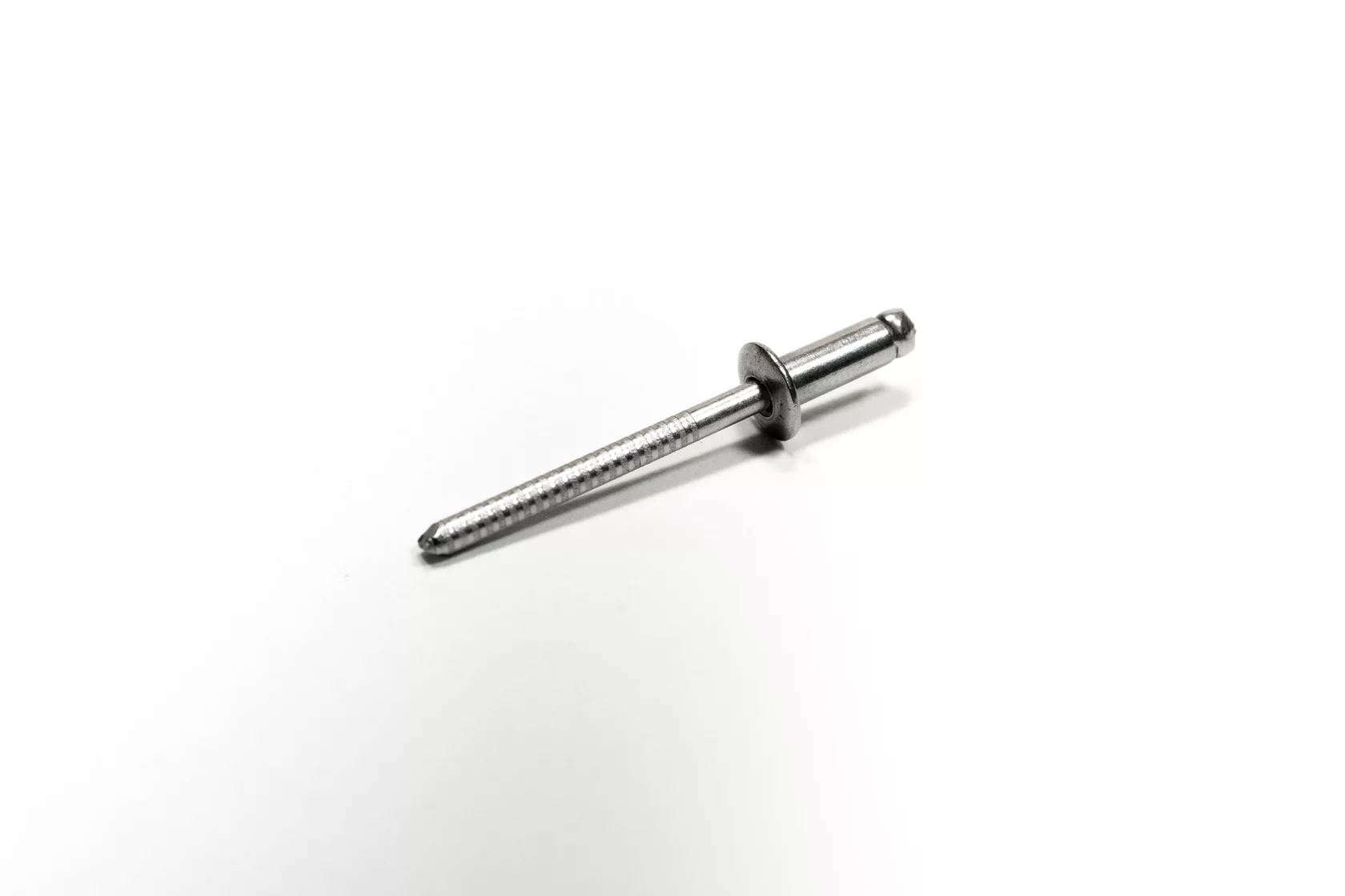

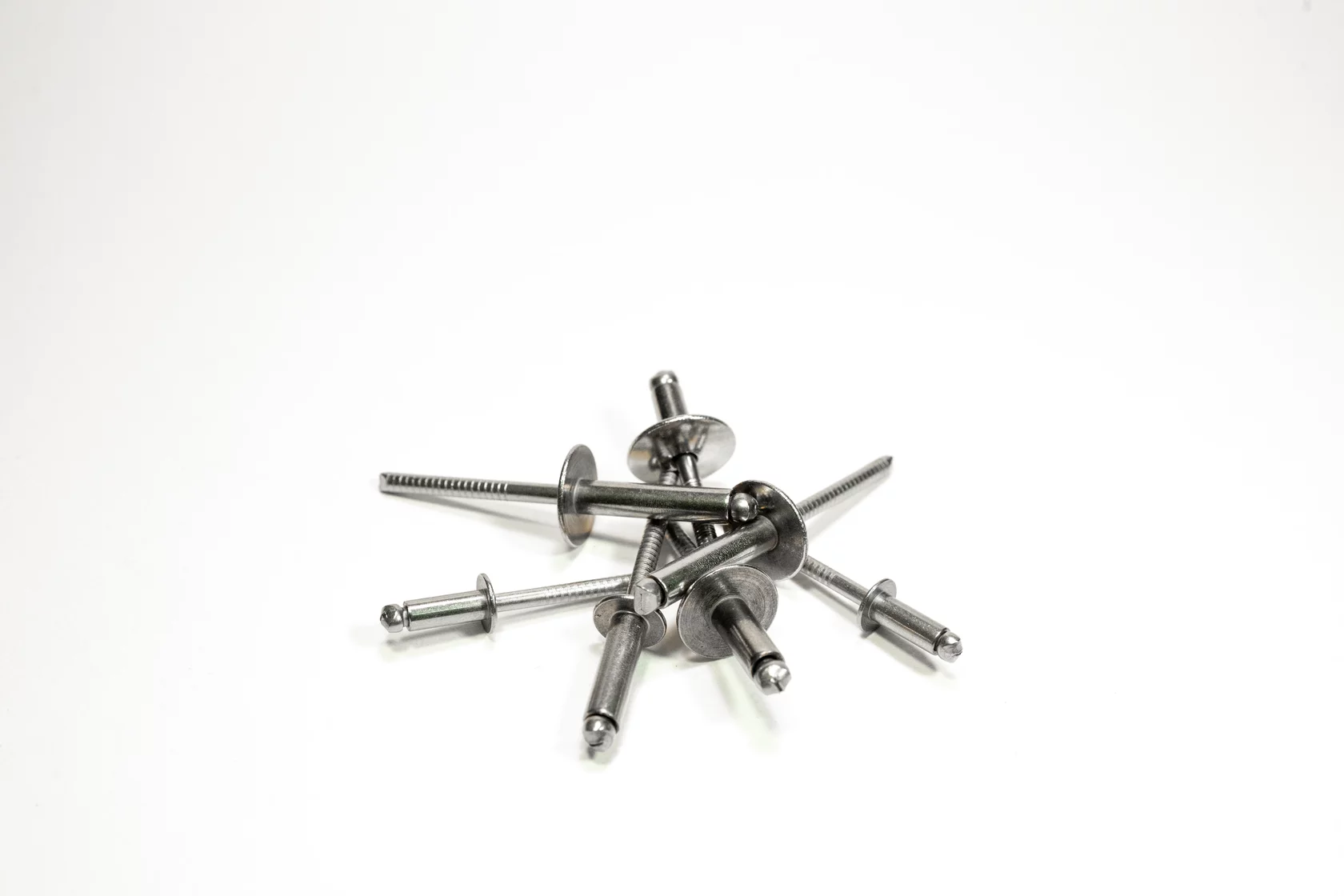

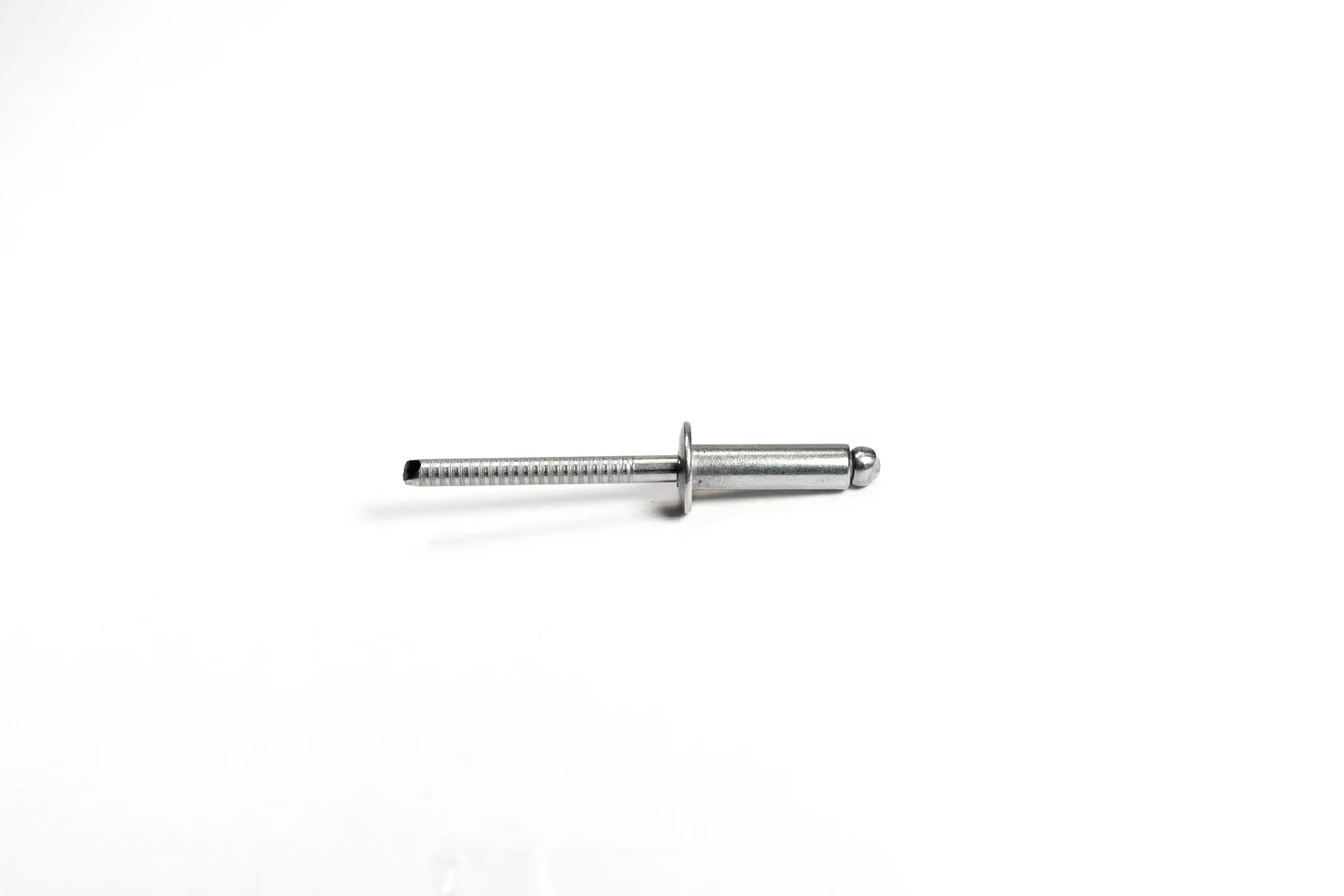

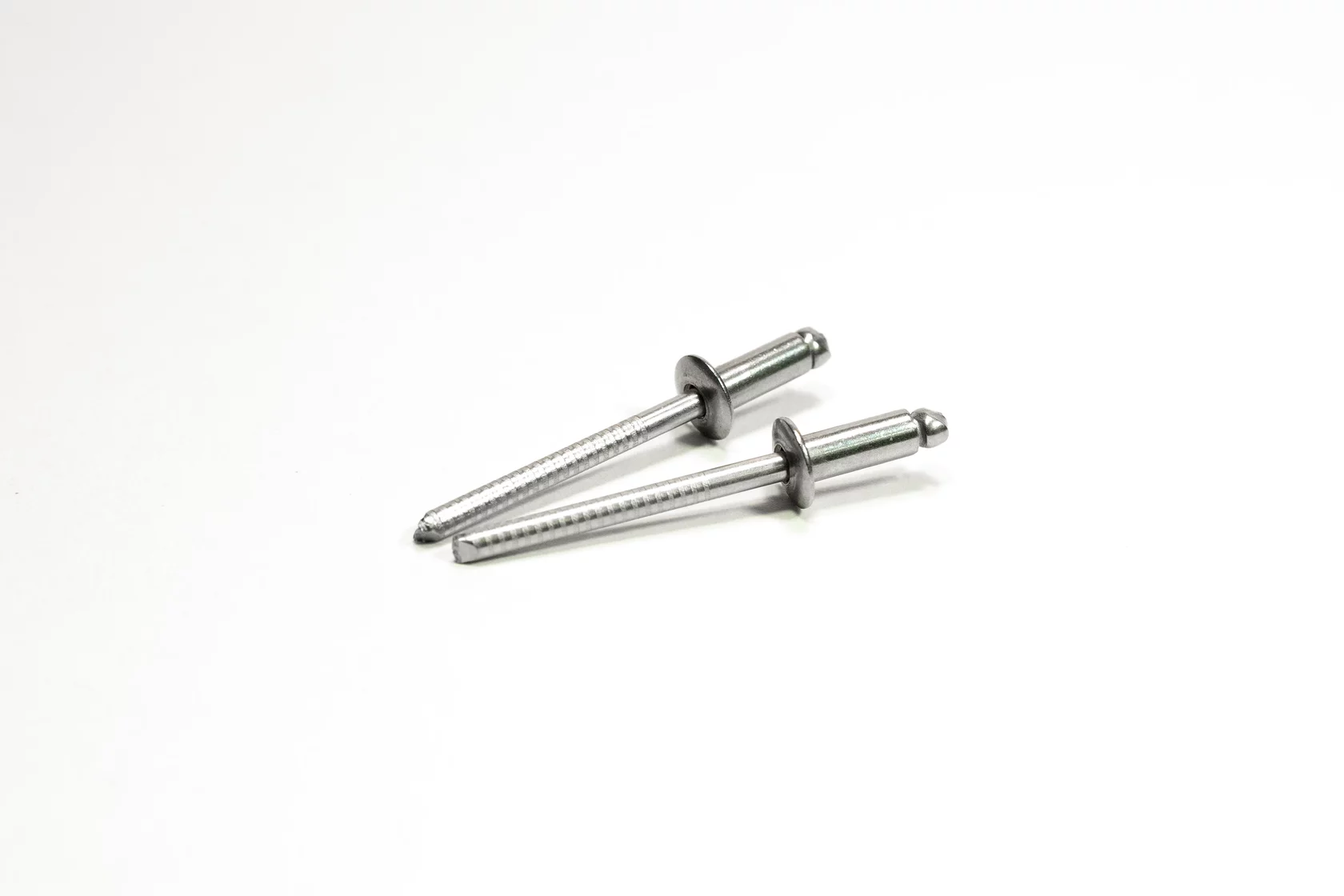

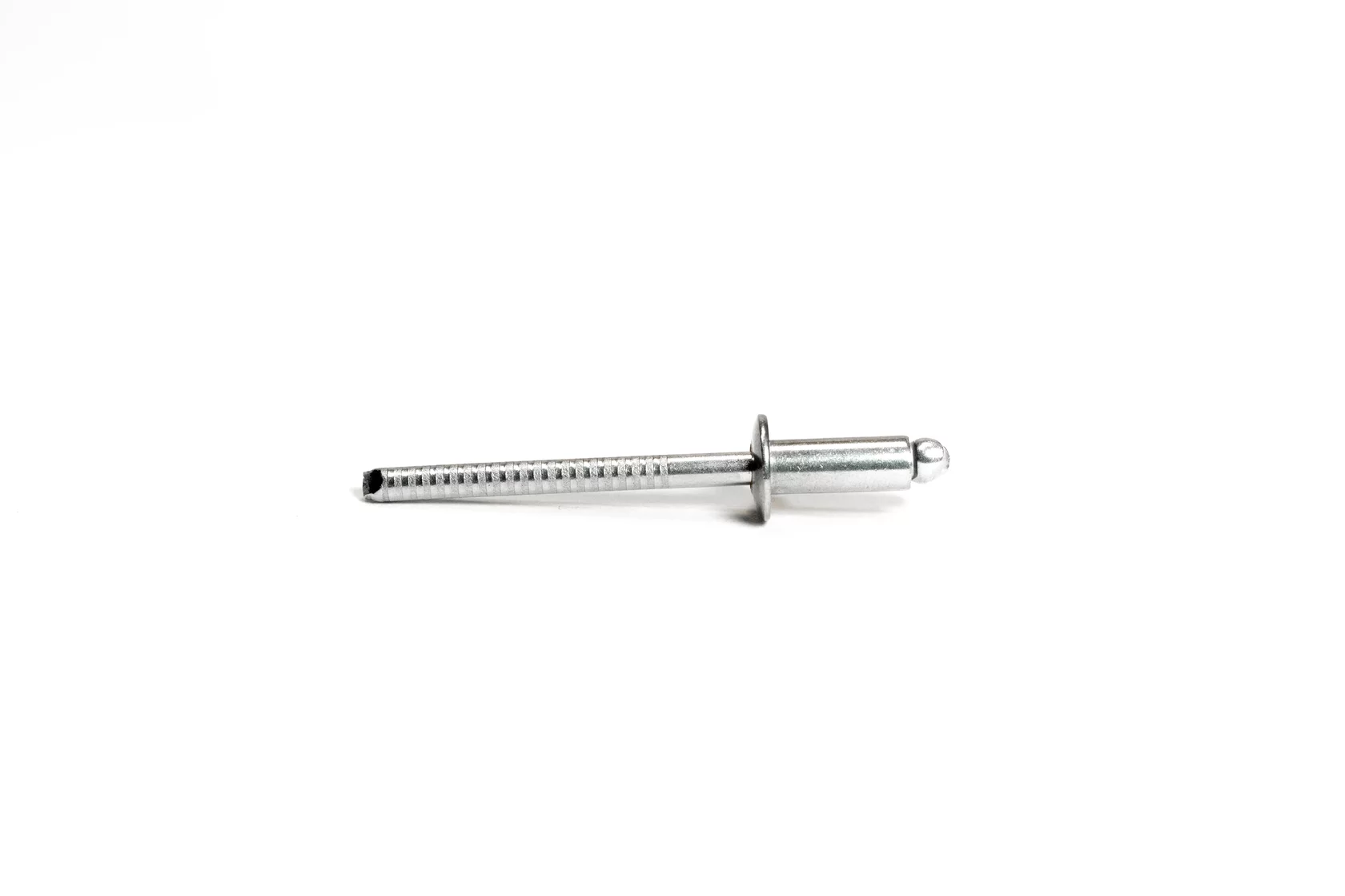

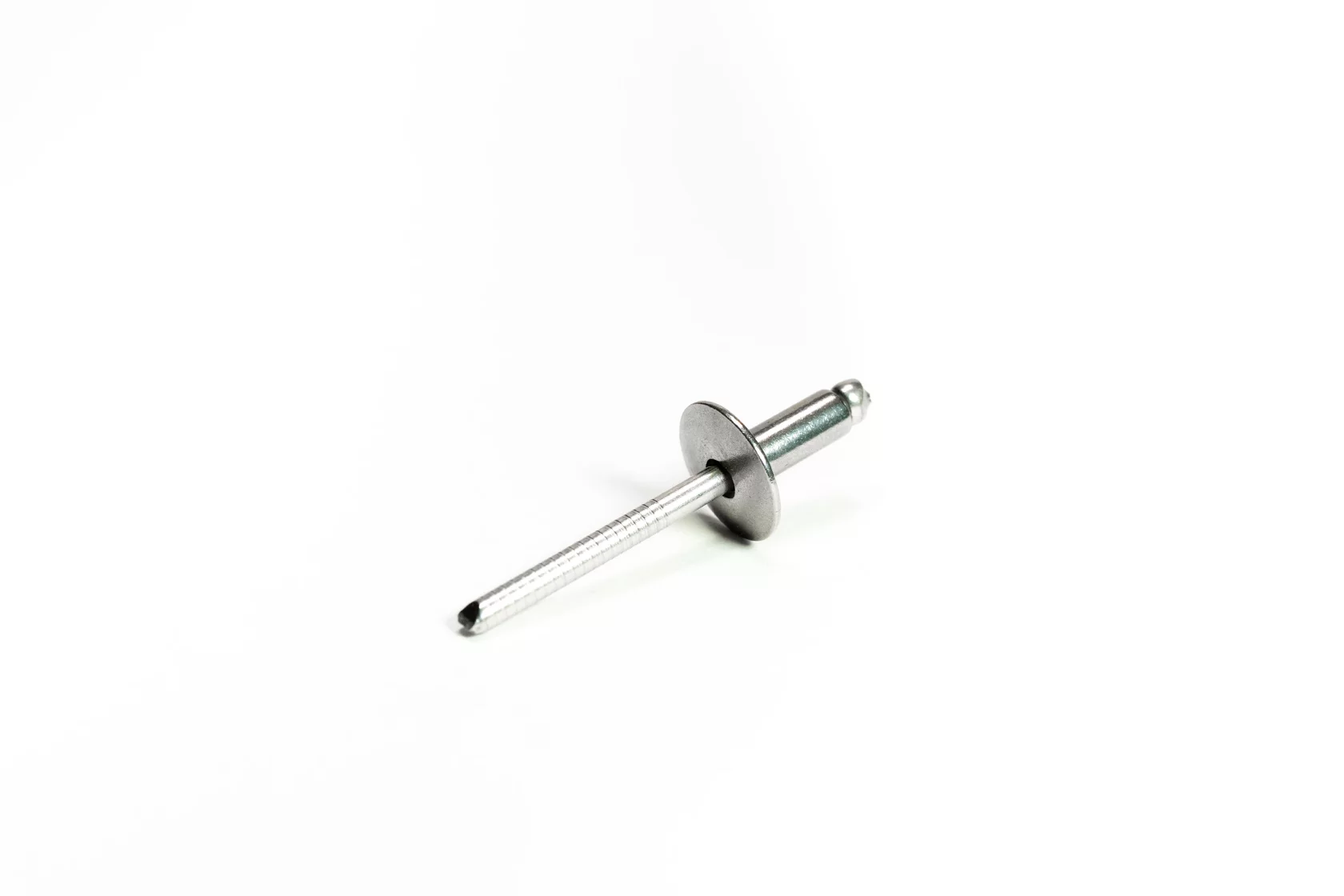

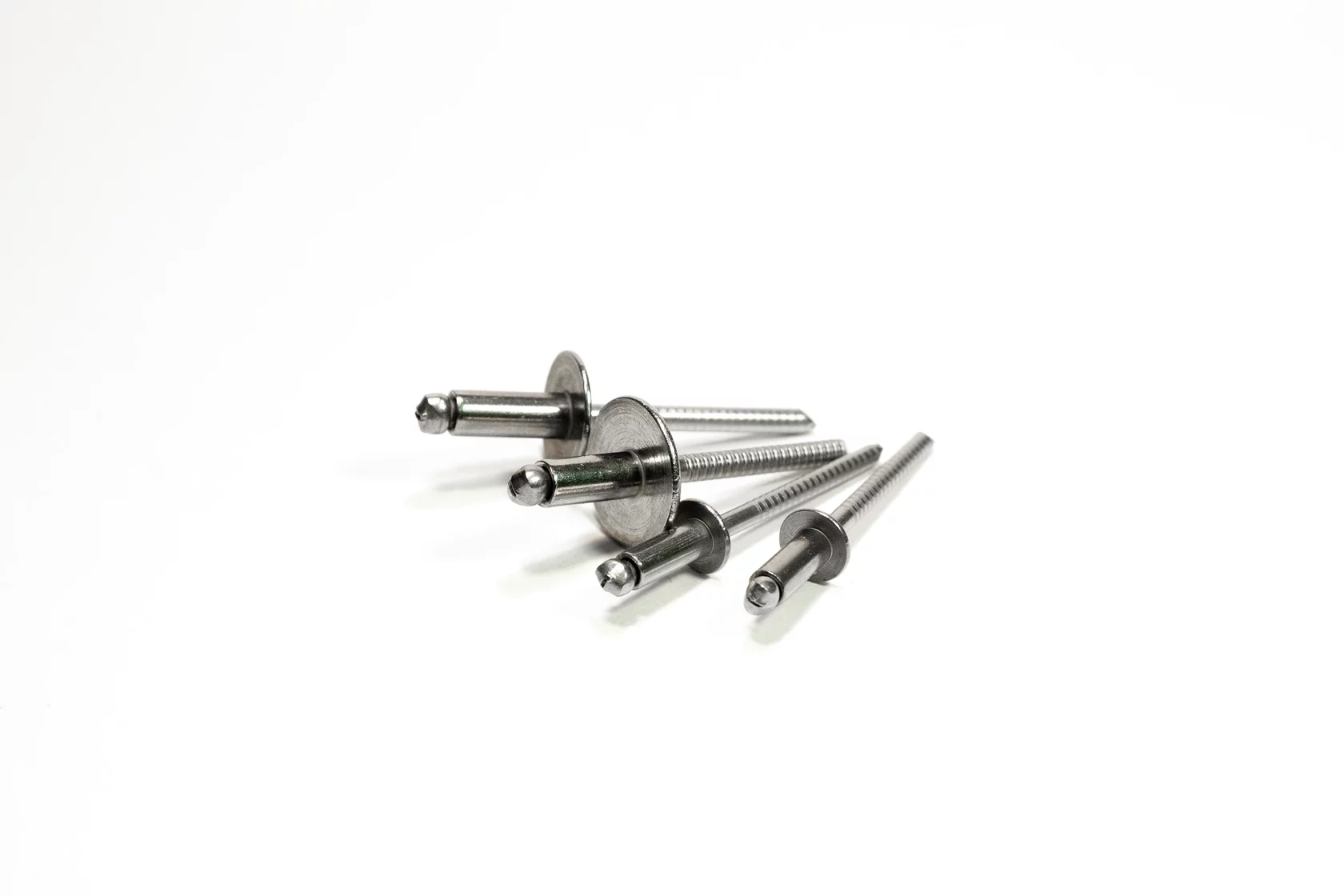

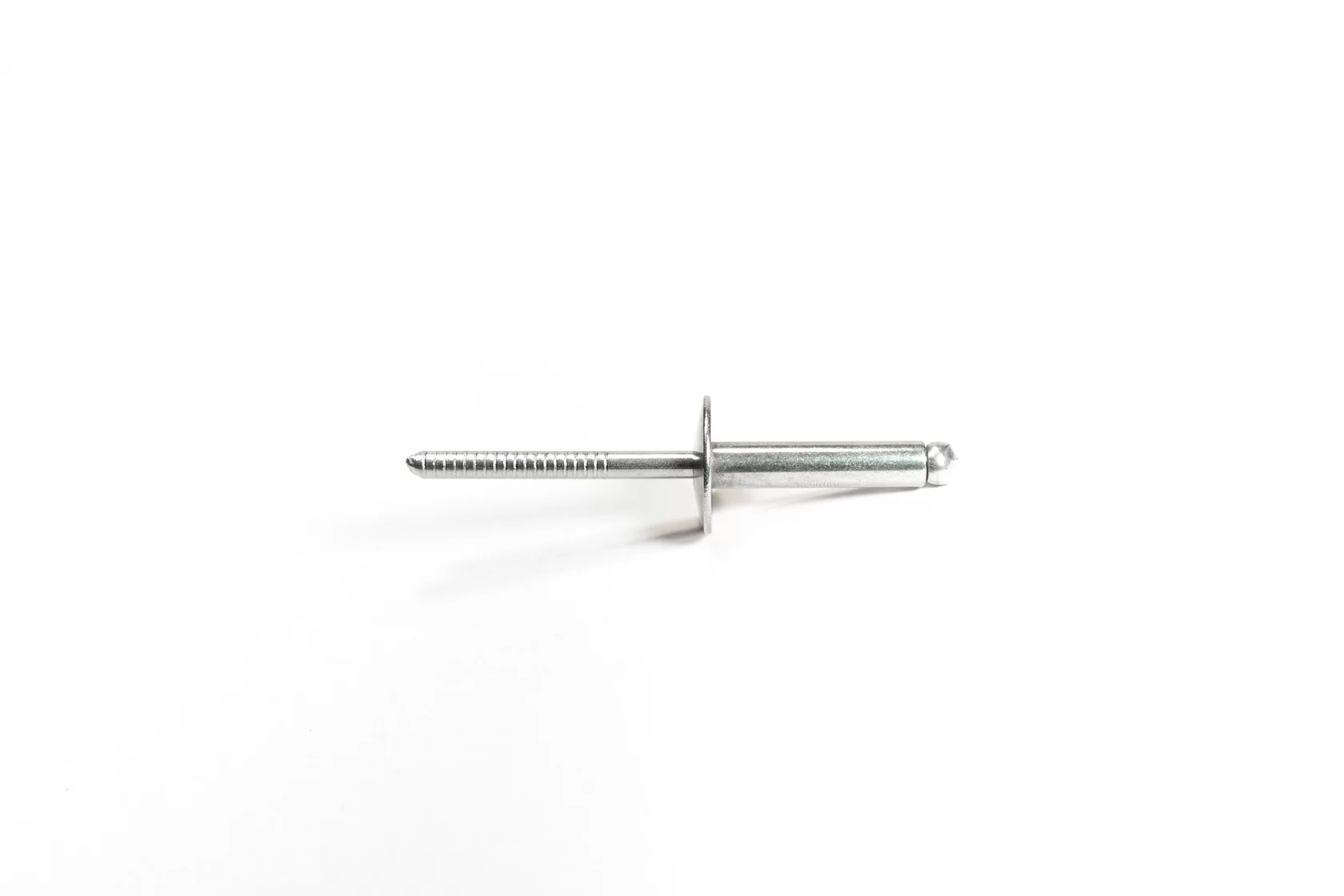

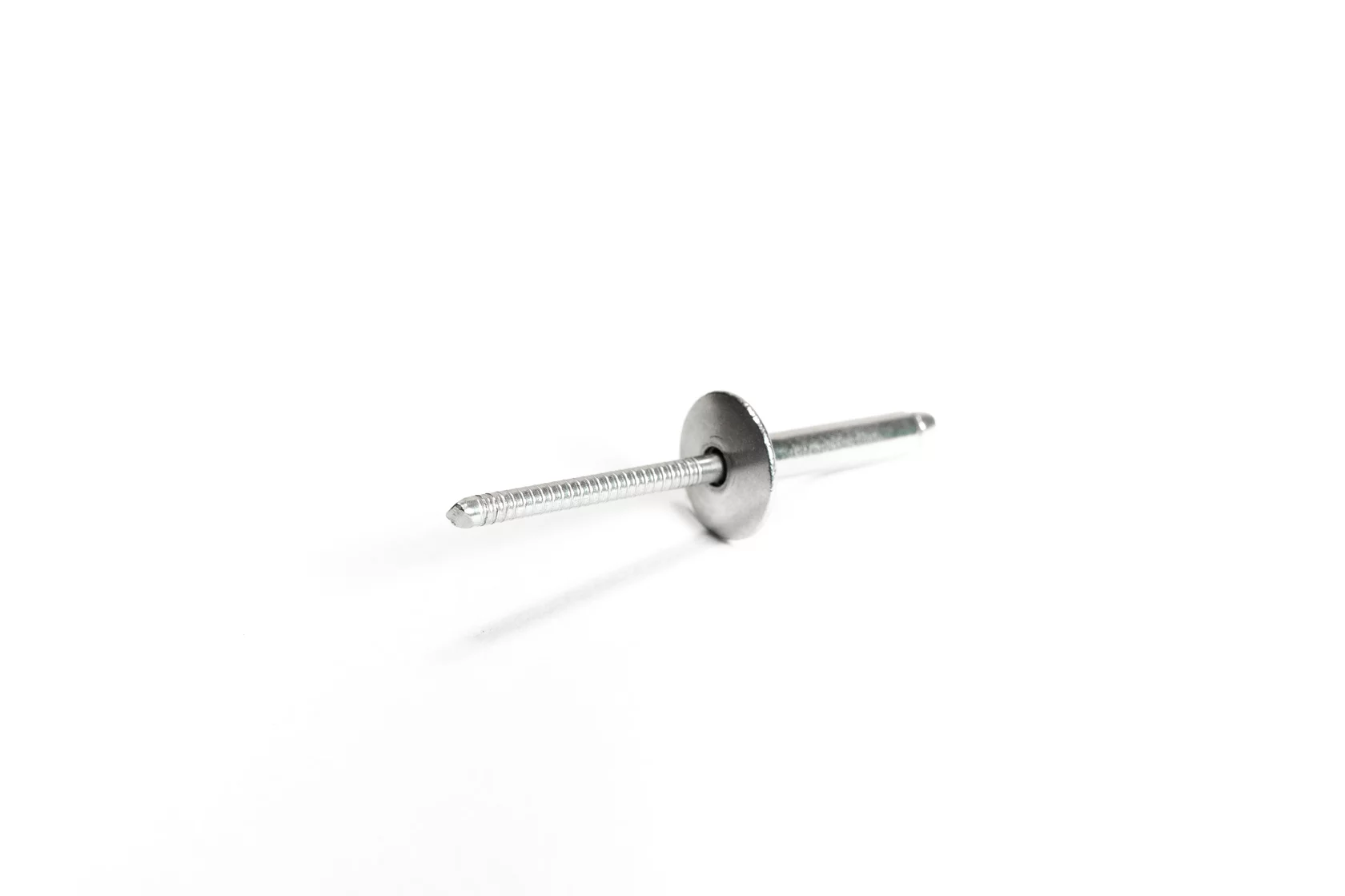

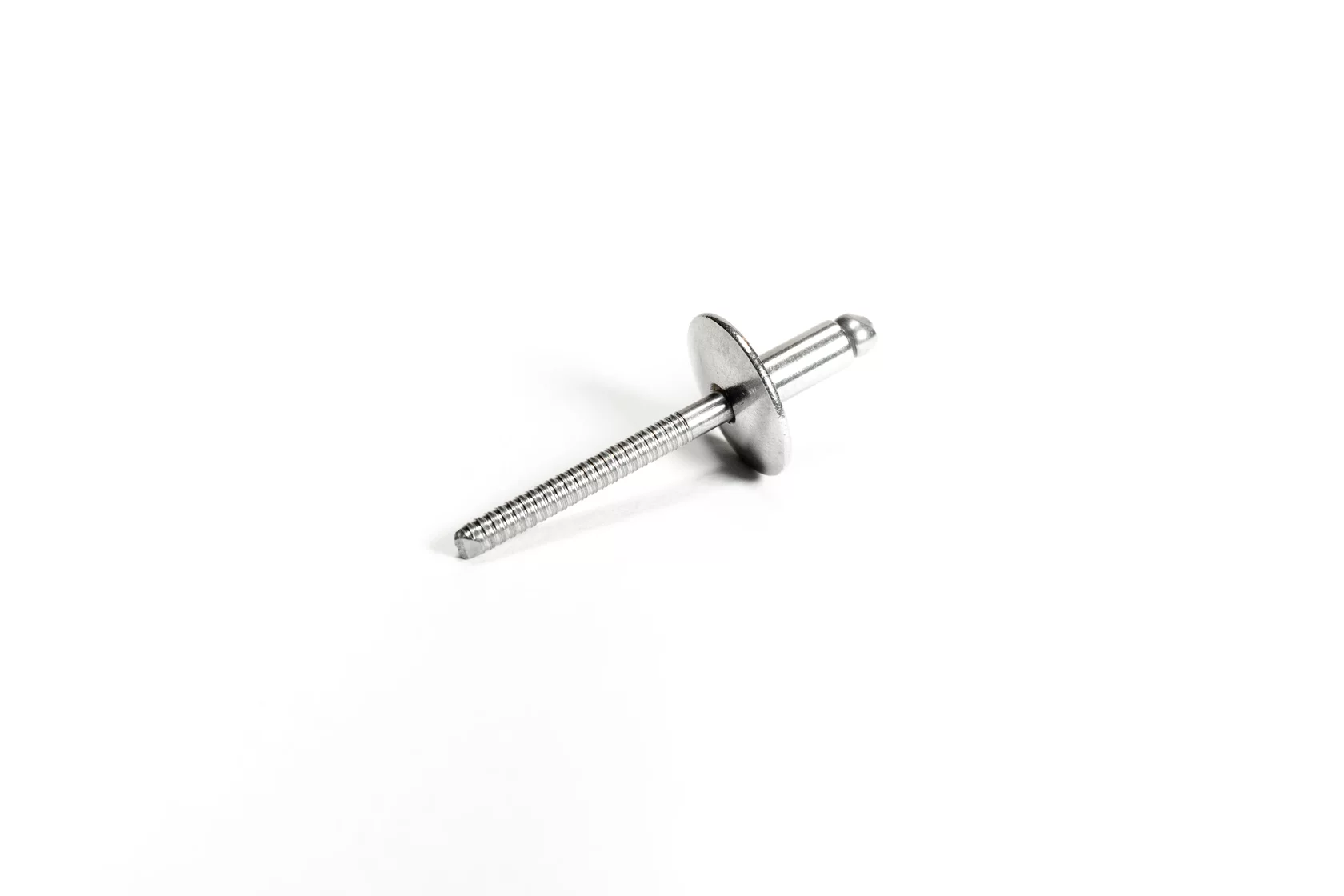

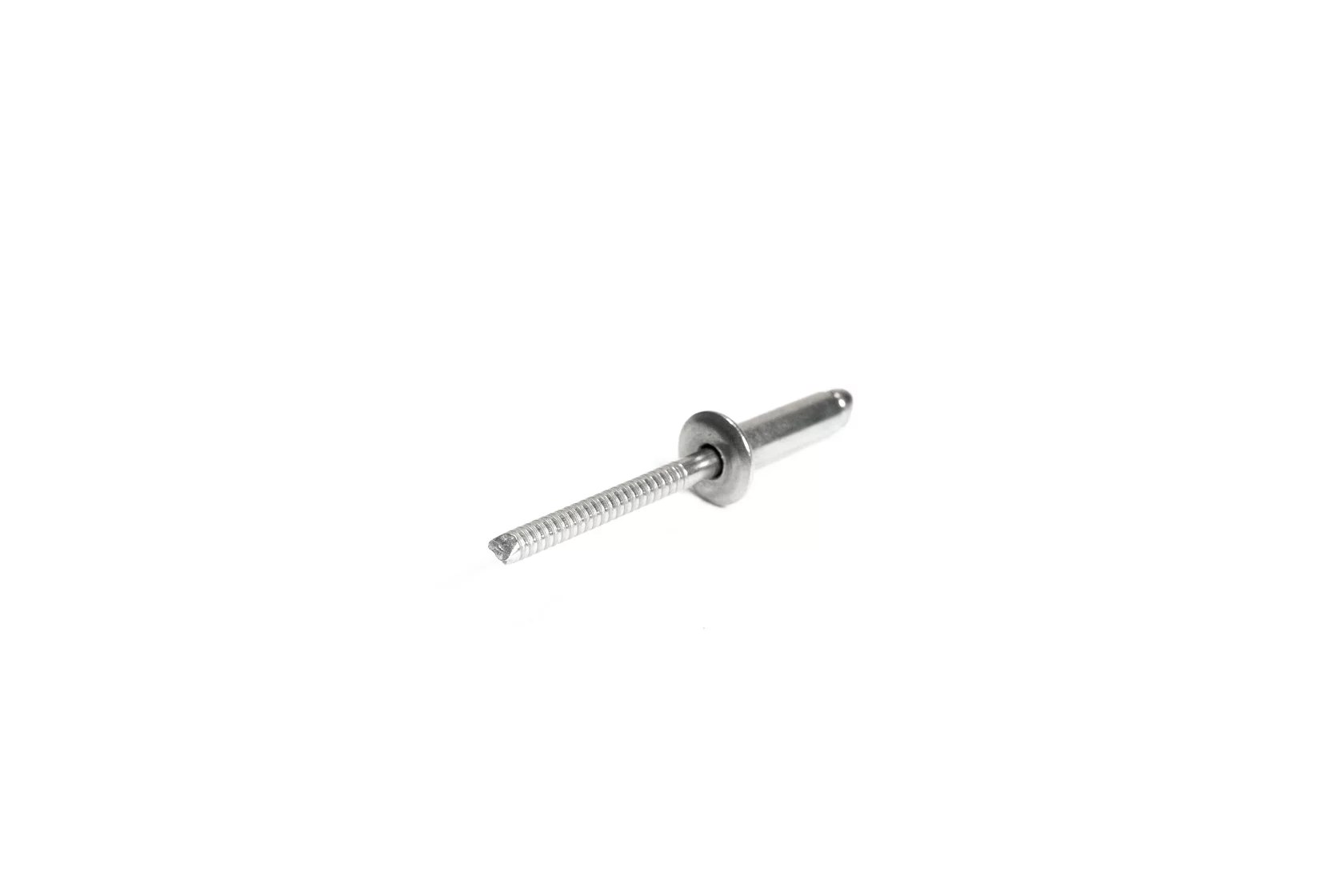

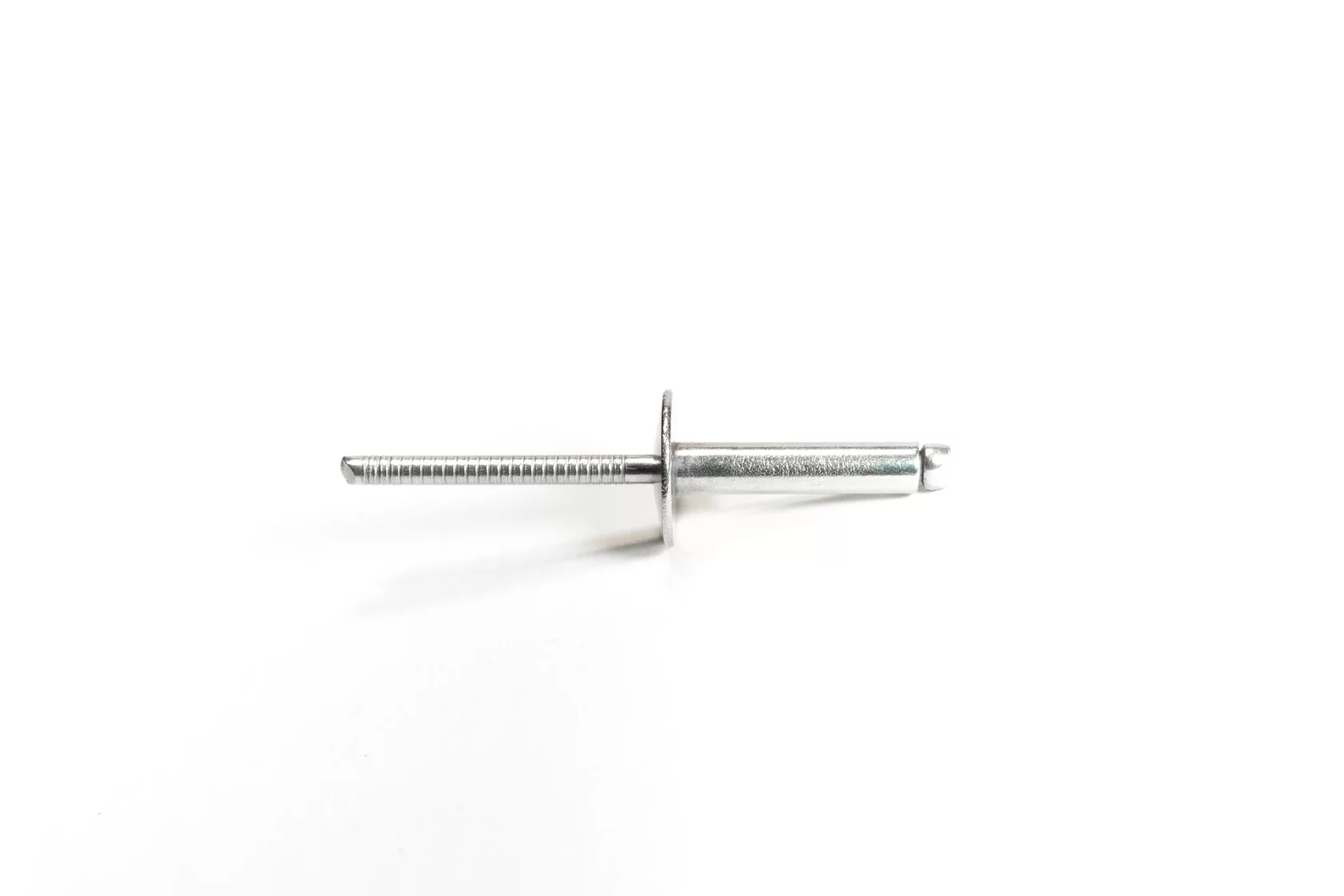

Заклёпка вытяжная со стандартным и широким бортом A2/A2
Описание
Заклепка вытяжнаяА2/А2 2,4х6 (500 шт)
Заклепка вытяжная ALT А2/А2 3,2х8 (1000 шт)
Заклепка вытяжная ALT А2/А2 3,2х10 (1000 шт)
Заклепка вытяжная ALT А2/А2 3,2х12 (1000 шт)
Заклепка вытяжнаяА2/А2 4,0х6 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,0х8 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,0х12 (500 шт)
Заклепка вытяжная ALT А2/А2 4,0х16 (500 шт)
Заклепка вытяжнаяА2/А2 4,8х8 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,8х10 (500 шт)
Заклепка вытяжная ALT А2/А2 4,8х12 (500 шт)
Заклепка вытяжная ALT А2/А2 4,8х16 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х10 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х12 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х16 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х20 (250 шт)
Заклепка вытяжная ALT А2/А2 6,4х20 DIN7337 (250 шт)
Заклепка вытяжная ALT А2/А2 6,4х25 DIN7337 (200 шт)
Заклепка вытяжная ALT А2/А2 4,8х10 шир. борт 16мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х12 шир. борт 14мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х16 шир. борт 14мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х21 шир. борт 14мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х21 шир. борт 16мм (250 шт)
Заклепка вытяжная ALT А2/А2 5,0х12 шир. борт 11мм (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х12 шир. борт 14мм (250 шт)
Заклёпки могут быть покрашены в цвета по RAL
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 2010 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 3011 мат.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 7015 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 7016 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 7043 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 9016 гл.
Заклепка вытяжнаяА2/А2 4,0х10 (1000 шт), RAL 6011 гл.
Заклепка вытяжнаяА2/А2 4,0х10 (500 шт), RAL 9002 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), NCS S 5040-Y60R
Заклепка вытяжнаяА2/А2 4,8х10 (500 шт), RAL 9005 гл.
Заклепка вытяжнаяА2/А2 4,8х10 (500 шт), RAL 9006 гл.
Заклепка вытяжная ALT А2/А2 4,8х10 (500 шт), RAL 9001 гл.
Заклепка вытяжная А2/А2 4,8х12 (500 шт), RAL 1013 гл.
Заклепка вытяжная ALT А2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 9016 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 1015 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 2002 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 2003 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 2012 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 7024 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 7035 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 7040 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 9001 гл.
Заклепка вытяжнаяZN/ZN 4,8х20 шир. борт 11мм (250 шт), RAL 9016 гл.
Заклепка вытяжная ALT А2/А2 3,2х8 (1000 шт)
Заклепка вытяжная ALT А2/А2 3,2х10 (1000 шт)
Заклепка вытяжная ALT А2/А2 3,2х12 (1000 шт)
Заклепка вытяжнаяА2/А2 4,0х6 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,0х8 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,0х12 (500 шт)
Заклепка вытяжная ALT А2/А2 4,0х16 (500 шт)
Заклепка вытяжнаяА2/А2 4,8х8 (1000 шт)
Заклепка вытяжная ALT А2/А2 4,8х10 (500 шт)
Заклепка вытяжная ALT А2/А2 4,8х12 (500 шт)
Заклепка вытяжная ALT А2/А2 4,8х16 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х10 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х12 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х16 (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х20 (250 шт)
Заклепка вытяжная ALT А2/А2 6,4х20 DIN7337 (250 шт)
Заклепка вытяжная ALT А2/А2 6,4х25 DIN7337 (200 шт)
Заклепка вытяжная ALT А2/А2 4,8х10 шир. борт 16мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х12 шир. борт 14мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х16 шир. борт 14мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х21 шир. борт 14мм (250 шт)
Заклепка вытяжная ALT А2/А2 4,8х21 шир. борт 16мм (250 шт)
Заклепка вытяжная ALT А2/А2 5,0х12 шир. борт 11мм (500 шт)
Заклепка вытяжная ALT А2/А2 5,0х12 шир. борт 14мм (250 шт)
Заклёпки могут быть покрашены в цвета по RAL
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 2010 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 3011 мат.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 7015 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 7016 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 7043 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), RAL 9016 гл.
Заклепка вытяжнаяА2/А2 4,0х10 (1000 шт), RAL 6011 гл.
Заклепка вытяжнаяА2/А2 4,0х10 (500 шт), RAL 9002 гл.
Заклепка вытяжная ALT А2/А2 4,0х10 (1000 шт), NCS S 5040-Y60R
Заклепка вытяжнаяА2/А2 4,8х10 (500 шт), RAL 9005 гл.
Заклепка вытяжнаяА2/А2 4,8х10 (500 шт), RAL 9006 гл.
Заклепка вытяжная ALT А2/А2 4,8х10 (500 шт), RAL 9001 гл.
Заклепка вытяжная А2/А2 4,8х12 (500 шт), RAL 1013 гл.
Заклепка вытяжная ALT А2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 9016 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 1015 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 2002 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 2003 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 2012 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 7024 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 7035 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 7040 гл.
Заклепка вытяжнаяА2/А2 4,8х21 шир. борт 14мм (250 шт), RAL 9001 гл.
Заклепка вытяжнаяZN/ZN 4,8х20 шир. борт 11мм (250 шт), RAL 9016 гл.
AlMg 3.5 / A2
Стандартный бортик
EN ISO 14589
Заклепки вытяжные со стандартным бортиком
Алюминий / Нержавеющая сталь
- Для универсального и промышленного применения.
- Повышенная прочность на срез и растяжение по сравнению с полностью алюминиевыми заклепками.
- Высокая износостойкость и долговечность по сравнению с алюминиево-стальными заклепками.
- Испытания механических характеристик по стандарту EN ISO 14589.
| dмм | lмм | gмм (зажим) | dhмм (отверстие) | dkмм (буртик) | kмм | dmмм | SН (срез) | TН (разрыв) |
|---|---|---|---|---|---|---|---|---|
| Ø 3.02.90–3.08 | 6 | 1.5–3.5 | 3.10–3.20 | 5.80–6.50 | 1.10 | 1.75 | 680 | 870 |
| 8 | 3.5–5.5 | |||||||
| 10 | 5.5–7.0 | |||||||
| 12 | 7.0–9.0 | |||||||
| 14 | 9.0–11.0 | |||||||
| 16 | 11.0–13.0 | |||||||
| Ø 3.23.10–3.28 | 6 | 1.5–3.5 | 3.30–3.40 | 5.80–6.50 | 1.10 | 1.75 | 740 | 980 |
| 8 | 3.5–5.5 | |||||||
| 10 | 5.0–7.0 | |||||||
| 12 | 7.0–9.0 | |||||||
| 14 | 9.0–11.0 | |||||||
| 16 | 11.0–13.0 | |||||||
| Ø 4.03.85–4.08 | 6 | 1.5–3.0 | 4.10–4.20 | 7.00–8.00 | 1.30 | 2.10 | 1400 | 2000 |
| 8 | 3.0–5.0 | |||||||
| 10 | 5.0–7.0 | |||||||
| 12 | 7.0–9.0 | |||||||
| 14 | 9.0–11.0 | |||||||
| 16 | 10.0–12.5 | |||||||
| 18 | 12.5–15.0 | |||||||
| 20 | 15.0–17.0 | |||||||
| Ø 4.84.65–4.88 | 8 | 3.0–4.5 | 4.90–5.00 | 8.50–9.50 | 1.60 | 2.70 | 1800 | 2700 |
| 10 | 4.5–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.5 | |||||||
| 16 | 10.0–12.0 | |||||||
| 18 | 12.0–14.0 | |||||||
| 20 | 14.0–16.5 | |||||||
| 25 | 16.5–20.0 | |||||||
| 30 | 20.0–25.0 | |||||||
| Ø 5.04.85–5.08 | 8 | 2.5–4.0 | 5.10–5.20 | 8.50–9.50 | 1.60 | 2.70 | 2000 | 2800 |
| 10 | 4.0–6.0 | |||||||
| 12 | 6.0–8.0 | |||||||
| 14 | 8.0–10.0 | |||||||
| 16 | 10.0–12.0 | |||||||
| 18 | 12.0–14.0 | |||||||
| 20 | 13.0–15.0 | |||||||
| 25 | 15.0–20.0 | |||||||
| 30 | 20.0–25.0 | |||||||
| Ø 6.05.58–6.08 | 8 | 2.0–3.0 | 6.10–6.20 | 12.00 | 1.90 | 3.20 | 3000 | 3900 |
| 10 | 3.0–5.0 | |||||||
| 12 | 5.0–7.0 |
Обозначения параметров:
d — диаметр заклепки (мм)l — длина гильзы заклепки (мм)g — толщина пакета / зажим (мм)dh — диаметр отверстия (мм)dk — диаметр буртика (мм)k — высота буртика (мм)dm — диаметр стержня (мм)S — усилие на срез (Н)T — усилие на разрыв (Н)
AlMg 3.5 / A2

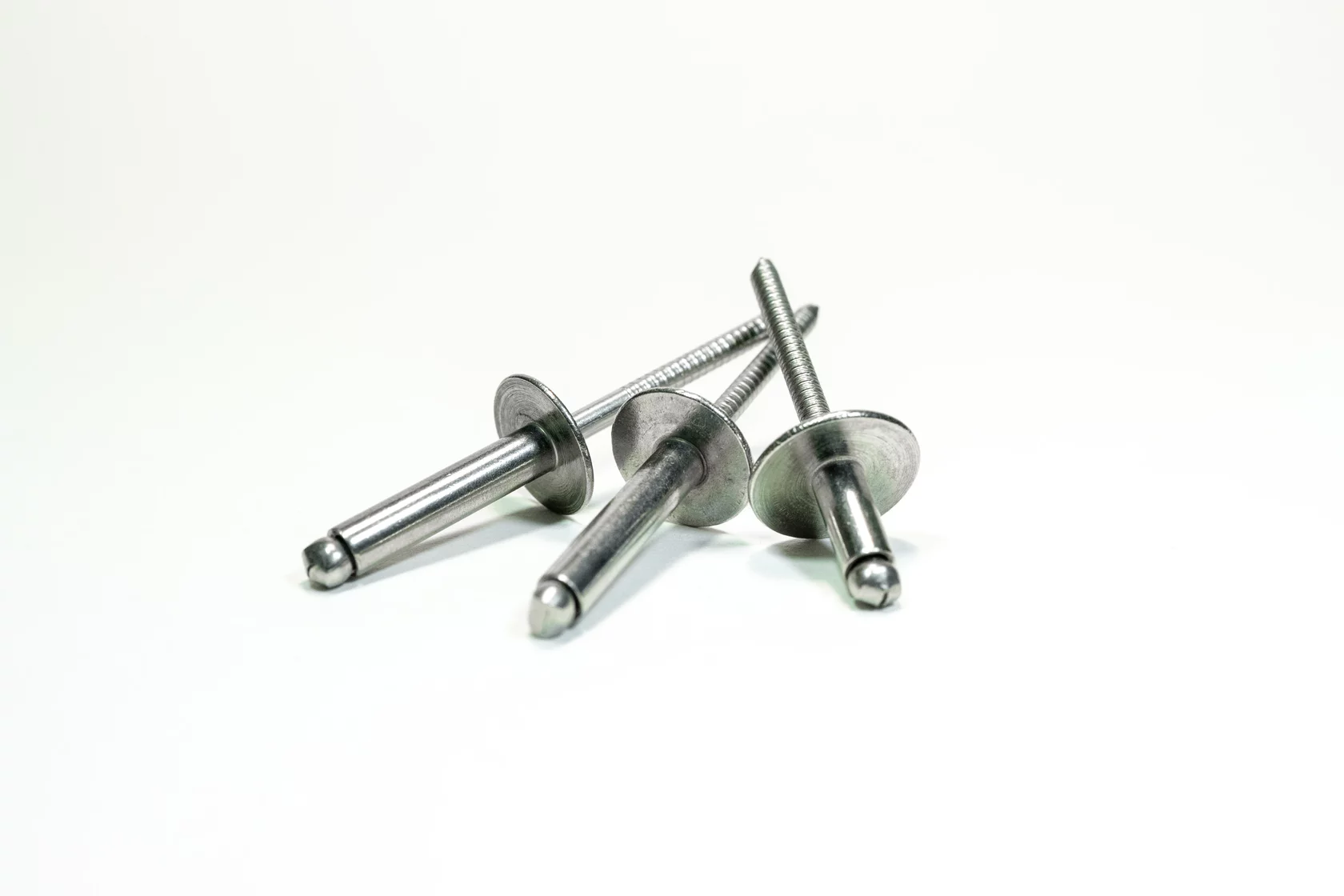

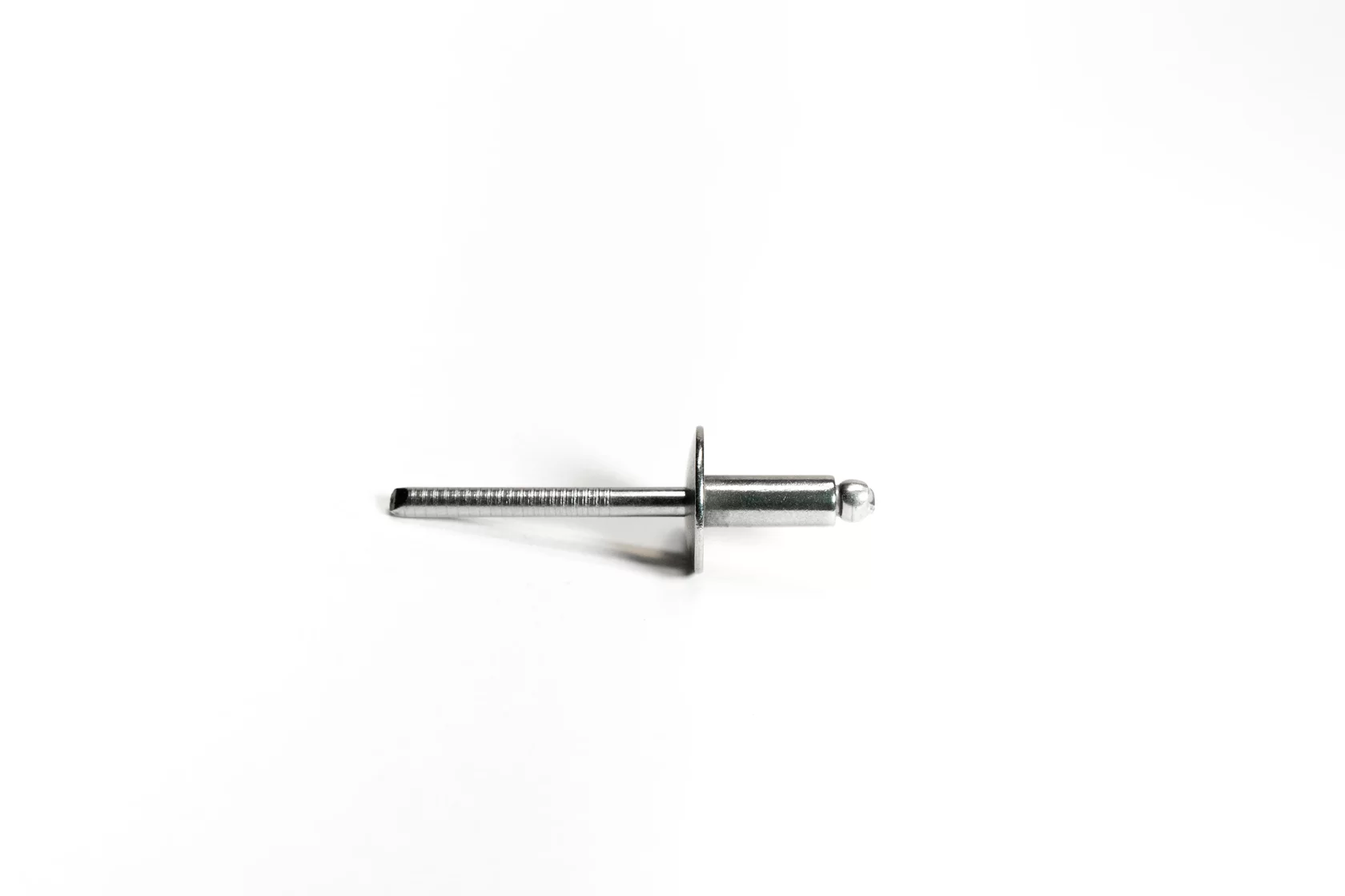

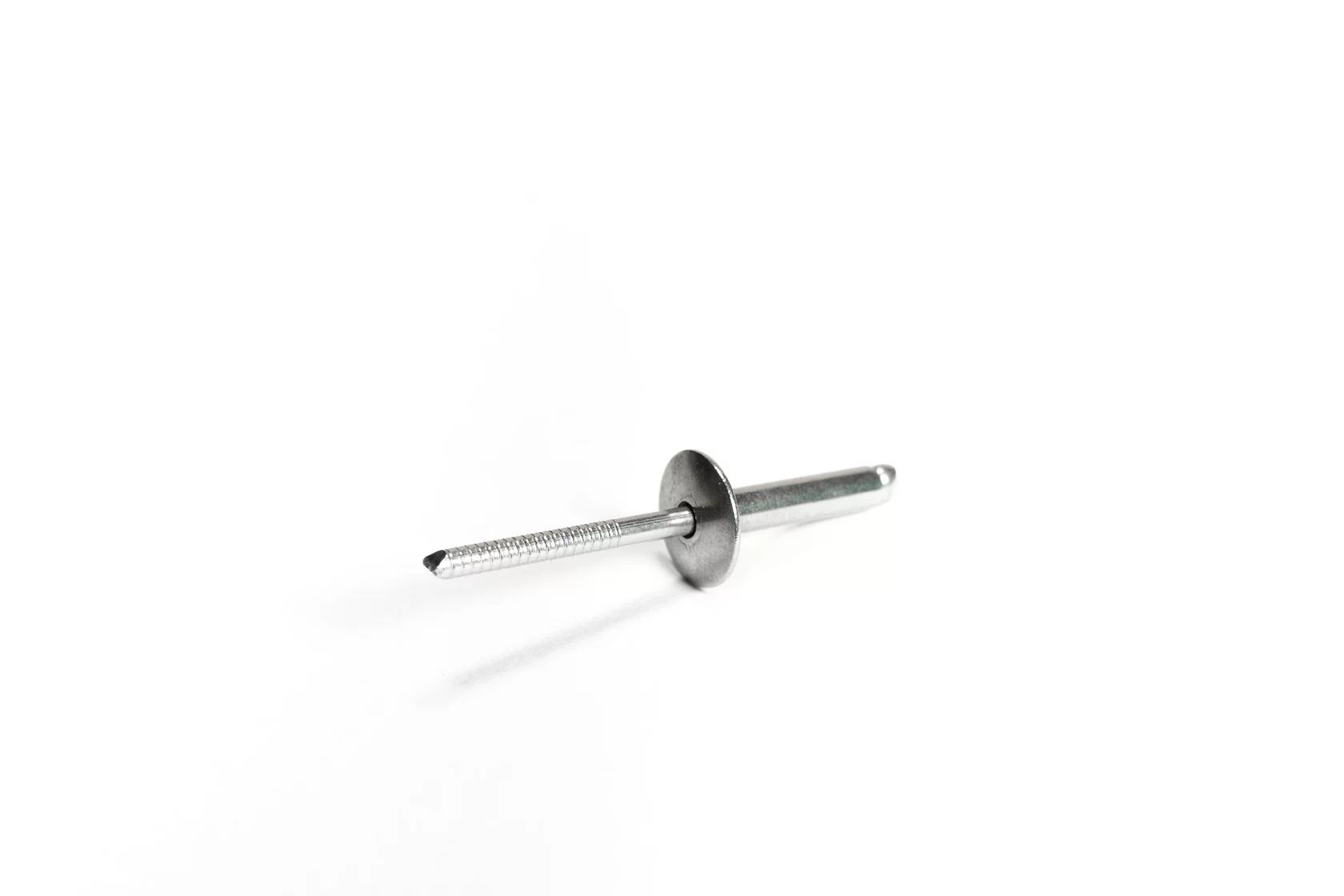

Широкий бортик (Large Flange)
EN ISO 14589
Заклепки вытяжные с широким (увеличенным) бортиком
Алюминий / Нержавеющая сталь
- Увеличенный диаметр бортика обеспечивает большую площадь прижима.
- Предотвращает продавливание и деформацию мягких, тонколистовых и хрупких материалов.
- Повышенная прочность и устойчивость к динамическим нагрузкам.
- Испытания механических характеристик по стандарту EN ISO 14589.
| dмм | lмм | gмм (зажим) | dhмм (отверстие) | dkмм (буртик) | kмм | dmмм | SН (срез) | TН (разрыв) |
|---|---|---|---|---|---|---|---|---|
| Ø 3.2dk=9.53.15–3.28 | 6 | 1.0–3.5 | 3.30–3.40 | 8.80–9.80 | 2.00 | 1.75 | 740 | 980 |
| 8 | 3.5–5.0 | |||||||
| 10 | 5.0–7.0 | |||||||
| 12 | 7.0–9.0 | |||||||
| 14 | 9.0–11.0 | |||||||
| 16 | 11.0–13.0 | |||||||
| 18 | 13.0–15.0 | |||||||
| Ø 4.0dk=123.85–4.08 | 6 | 1.5–3.0 | 4.10–4.20 | 11.90–12.50 | 2.30 | 2.10 | 1400 | 2000 |
| 8 | 3.0–5.0 | |||||||
| 10 | 5.0–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.5 | |||||||
| 16 | 10.5–12.5 | |||||||
| 18 | 12.5–14.5 | |||||||
| 20 | 14.5–16.5 | |||||||
| 24 | 18.5–22.0 | |||||||
| Ø 5.0dk=114.85–5.08 | 8 | 2.5–4.0 | 5.10–5.20 | 10.00–11.50 | 2.30 | 2.70 | 2000 | 2800 |
| 10 | 4.0–6.0 | |||||||
| 12 | 6.0–8.0 | |||||||
| 14 | 8.0–10.0 | |||||||
| 16 | 10.0–12.0 | |||||||
| 18 | 12.0–14.0 | |||||||
| 20 | 13.0–15.0 | |||||||
| 25 | 15.0–20.0 | |||||||
| 30 | 20.0–25.0 | |||||||
| Ø 4.8dk=144.65–4.88 | 8 | 3.0–5.0 | 4.90–5.00 | 13.00–14.50 | 2.50 | 2.70 | 1800 | 2700 |
| 10 | 5.0–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.5 | |||||||
| 16 | 10.5–12.0 | |||||||
| 18 | 12.0–14.0 | |||||||
| 20 | 14.0–16.5 | |||||||
| 25 | 16.5–20.0 | |||||||
| 30 | 20.0–25.0 | |||||||
| Ø 5.0dk=144.85–5.08 | 8 | 3.0–4.5 | 5.10–5.20 | 13.00–14.50 | 2.50 | 2.70 | 2000 | 2800 |
| 10 | 4.5–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.5 | |||||||
| 16 | 10.5–12.0 | |||||||
| 18 | 12.0–14.0 | |||||||
| 20 | 14.0–16.5 | |||||||
| 25 | 16.5–20.0 | |||||||
| 30 | 20.0–25.0 |
Обозначения параметров:
d — диаметр заклепки (мм)l — длина гильзы заклепки (мм)g — толщина пакета / зажим (мм)dh — диаметр отверстия (мм)dk — диаметр буртика (мм)k — высота буртика (мм)dm — диаметр стержня (мм)S — усилие на срез (Н)T — усилие на разрыв (Н)
A2 / A2 (Нержавеющая сталь)
Стандартный бортик
ISO 15983 / EN ISO 14589
Заклепки вытяжные со стандартным бортиком
Нержавеющая сталь A2 / Нержавеющая сталь A2
- Изготовлены в строгом соответствии со стандартом ISO 15983.
- Высокая термическая стойкость и сохранение прочности при повышенных температурах.
- Исключительная коррозионная стойкость в уличных, влажных и агрессивных средах.
- Испытания механических характеристик по стандарту EN ISO 14589.
| dмм | lмм | gмм (зажим) | dhмм (отверстие) | dkмм (буртик) | kмм | dmмм | SН (срез) | TН (разрыв) |
|---|---|---|---|---|---|---|---|---|
| Ø 2.42.30–2.48 | 4 | 0.5–2.0 | 2.50–2.60 | 4.30–5.00 | 0.70 | 1.45 | 1050 | 1250 |
| 6 | 2.0–4.0 | |||||||
| 8 | 4.0–6.0 | |||||||
| Ø 3.02.90–3.08 | 6 | 1.0–3.0 | 3.30–3.40 | 5.80–6.50 | 1.10 | 1.90 | 1600 | 2000 |
| 8 | 3.0–5.0 | |||||||
| 10 | 5.0–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.5 | |||||||
| 16 | 10.5–12.5 | |||||||
| Ø 3.23.10–3.28 | 6 | 1.0–3.0 | 3.30–3.40 | 5.80–6.50 | 1.10 | 2.00 | 1800 | 2500 |
| 8 | 3.0–5.0 | |||||||
| 10 | 5.0–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.5 | |||||||
| 16 | 10.5–12.5 | |||||||
| 18 | 12.5–14.5 | |||||||
| Ø 4.03.85–4.08 | 6 | 1.0–2.5 | 4.10–4.20 | 7.00–8.00 | 1.30 | 2.50 | 2700 | 3600 |
| 8 | 2.5–4.5 | |||||||
| 10 | 4.5–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.5 | |||||||
| 16 | 9.5–12.0 | |||||||
| 18 | 12.0–14.0 | |||||||
| 20 | 14.0–16.0 | |||||||
| 25 | 16.0–20.0 | |||||||
| Ø 4.84.65–4.88 | 6 | 1.0–2.5 | 4.90–5.00 | 8.50–9.50 | 1.60 | 2.90 | 4000 | 5000 |
| 8 | 2.0–4.0 | |||||||
| 10 | 4.0–6.0 | |||||||
| 12 | 6.0–8.0 | |||||||
| 14 | 8.0–9.5 | |||||||
| 16 | 9.5–11.0 | |||||||
| 18 | 11.0–13.0 | |||||||
| 20 | 13.0–15.0 | |||||||
| 22 | 15.0–17.0 | |||||||
| 24 | 16.0–19.0 | |||||||
| 25 | 17.0–20.0 | |||||||
| 26 | 18.0–21.0 | |||||||
| 30 | 21.0–25.0 | |||||||
| 35 | 25.0–30.0 | |||||||
| 40 | 30.0–35.0 | |||||||
| Ø 5.04.85–5.08 | 8 | 2.0–4.0 | 5.10–5.20 | 8.50–9.50 | 1.6 | 2.9 | 4700 | 5900 |
| 10 | 4.0–6.0 | |||||||
| 12 | 6.0–8.0 | |||||||
| 14 | 8.0–10.0 | |||||||
| 16 | 10.0–12.0 | |||||||
| 18 | 12.0–14.0 | |||||||
| 20 | 14.0–16.0 | |||||||
| 22 | 15.0–17.0 | |||||||
| 24 | 17.0–19.0 | |||||||
| 25 | 18.0–20.0 | |||||||
| 26 | 19.0–21.0 | |||||||
| 30 | 21.0–25.0 | |||||||
| 35 | 25.0–30.0 | |||||||
| 40 | 30.0–35.0 | |||||||
| Ø 6.05.85–6.08 | 8 | 1.0–2.0 | 6.10–6.20 | 10.50–12.00 | 1.9 | 3.6 | 6500 | 8830 |
| 10 | 2.0–4.0 | |||||||
| 12 | 4.0–6.0 | |||||||
| 14 | 6.0–8.0 | |||||||
| 16 | 8.0–10.0 | |||||||
| 18 | 10.0–12.0 | |||||||
| 20 | 12.0–14.0 | |||||||
| 22 | 14.0–16.0 | |||||||
| 25 | 16.0–19.0 | |||||||
| 30 | 19.0–24.0 | |||||||
| 35 | 24.0–29.0 | |||||||
| 40 | 29.0–34.0 | |||||||
| Ø 6.46.25–6.48 | 10 | 2.0–4.0 | 6.50–6.60 | 11.50–13.00 | 2.10 | 3.90 | 6500 | 8850 |
| 12 | 4.0–6.0 | |||||||
| 14 | 6.0–8.0 | |||||||
| 16 | 8.0–10.0 | |||||||
| 18 | 9.0–12.0 | |||||||
| 20 | 12.0–14.0 | |||||||
| 25 | 14.0–18.0 | |||||||
| 30 | 18.0–24.0 | |||||||
| 35 | 24.0–29.0 | |||||||
| 40 | 29.0–34.0 |
Обозначения параметров:
d — диаметр заклепки (мм)l — длина гильзы заклепки (мм)g — толщина пакета / зажим (мм)dh — диаметр отверстия (мм)dk — диаметр буртика (мм)k — высота буртика (мм)dm — диаметр стержня (мм)S — усилие на срез (Н)T — усилие на разрыв (Н)
A2 / A2 (Нержавеющая сталь)
Широкий бортик (Large Flange)
ISO 15983 / EN ISO 14589
Заклепки вытяжные с широким (увеличенным) бортиком
Нержавеющая сталь A2 / Нержавеющая сталь A2
- Соответствие международному стандарту ISO 15983.
- Широкий бортик надежно распределяет нагрузку на фасадные панели и композиты.
- Максимальная прочность соединения, жаростойкость и долговечность.
- Полная коррозионная стойкость (A2-70 / AISI 304).
- Испытания механических характеристик по стандарту EN ISO 14589.
| dмм | lмм | gмм (зажим) | dhмм (отверстие) | dkмм (буртик) | kмм | dmмм | SН (срез) | TН (разрыв) |
|---|---|---|---|---|---|---|---|---|
| Ø 3.2dk=9.53.10–3.28 | 6 | 1.5–3.0 | 3.30–3.40 | 8.80–9.80 | 1.60 | 2.00 | 1800 | 2500 |
| 8 | 3.0–5.0 | |||||||
| 10 | 5.0–7.0 | |||||||
| 12 | 7.0–9.0 | |||||||
| Ø 4.0dk=9.03.85–4.08 | 8 | 2.5–4.5 | 4.10–4.20 | 8.30–9.30 | 1.9 | 2.40 | 2700 | 3500 |
| 10 | 4.5–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.0 | |||||||
| Ø 4.0dk=123.85–4.08 | 6 | 1.0–2.5 | 4.10–4.20 | 11.00–12.50 | 1.90 | 2.40 | 2700 | 3500 |
| 8 | 2.5–4.5 | |||||||
| 10 | 4.5–6.5 | |||||||
| 12 | 6.5–8.5 | |||||||
| 14 | 8.5–10.0 | |||||||
| 16 | 10.0–12.0 | |||||||
| Ø 4.8dk=144.65–4.88 | 8 | 2.5–4.0 | 4.90–5.00 | 13.00–14.50 | 2.10 | 2.90 | 4000 | 5000 |
| 10 | 4.0–6.0 | |||||||
| 12 | 6.0–8.0 | |||||||
| 14 | 8.0–9.5 | |||||||
| 16 | 9.5–11.0 | |||||||
| 18 | 11.0–13.0 | |||||||
| 21 | 13.0–16.0 | |||||||
| 25 | 16.0–20.0 | |||||||
| Ø 4.8dk=163.65–4.88 | 7.6 | 0.5–3.2 | 4.88–4.98 | 15.3–16.5 | 2.30 | 2.90 | 4230 | 5340 |
| 9.2 | 3.2–4.7 | |||||||
| 10.8 | 4.8–6.3 | |||||||
| 12.0 | 6.4–7.9 | |||||||
| 14.0 | 8.0–9.5 | |||||||
| 17.2 | 9.6–12.7 | |||||||
| 20.3 | 12.8–15.9 | |||||||
| 23.5 | 15.9–19.1 | |||||||
| Ø 5.0dk=114.85–5.08 | 10 | 4.0–6.0 | 5.10–5.20 | 10.5–11.5 | 2.1 max. | 2.85 | 4700 | 5800 |
| 12 | 6.0–8.0 | |||||||
| Ø 5.0dk=144.85–5.08 | 10 | 4.0–6.0 | 5.10–5.20 | 13.5–14.5 | 2.1 max. | 2.85 | 4700 | 5800 |
| 12 | 6.0–8.0 | |||||||
| 16 | 8.0–11.0 |
Обозначения параметров:
d — диаметр заклепки (мм)l — длина гильзы заклепки (мм)g — толщина пакета / зажим (мм)dh — диаметр отверстия (мм)dk — диаметр буртика (мм)k — высота буртика (мм)dm — диаметр стержня (мм)S — усилие на срез (Н)T — усилие на разрыв (Н)
